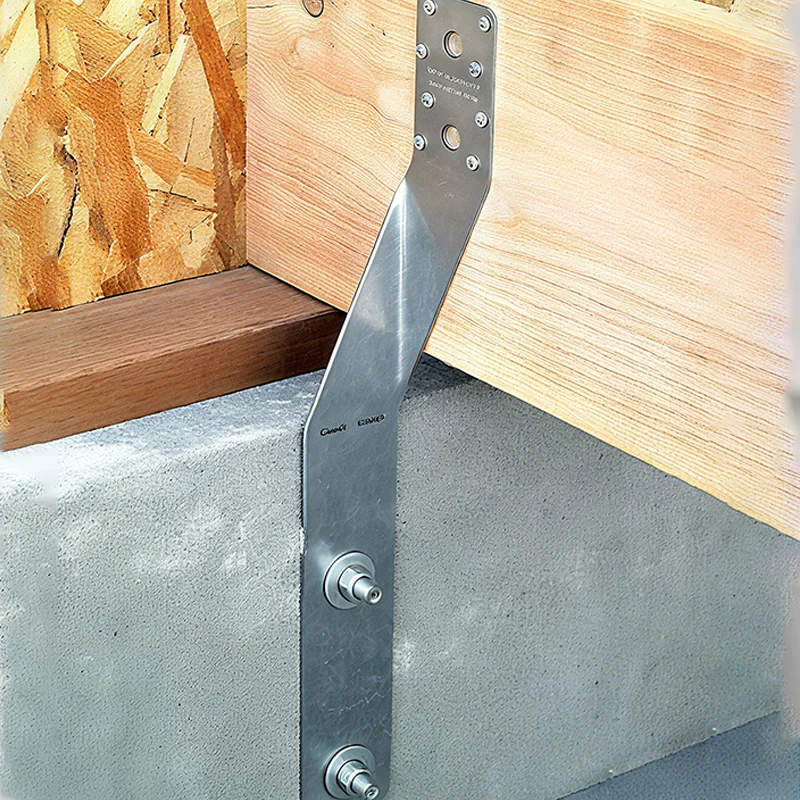

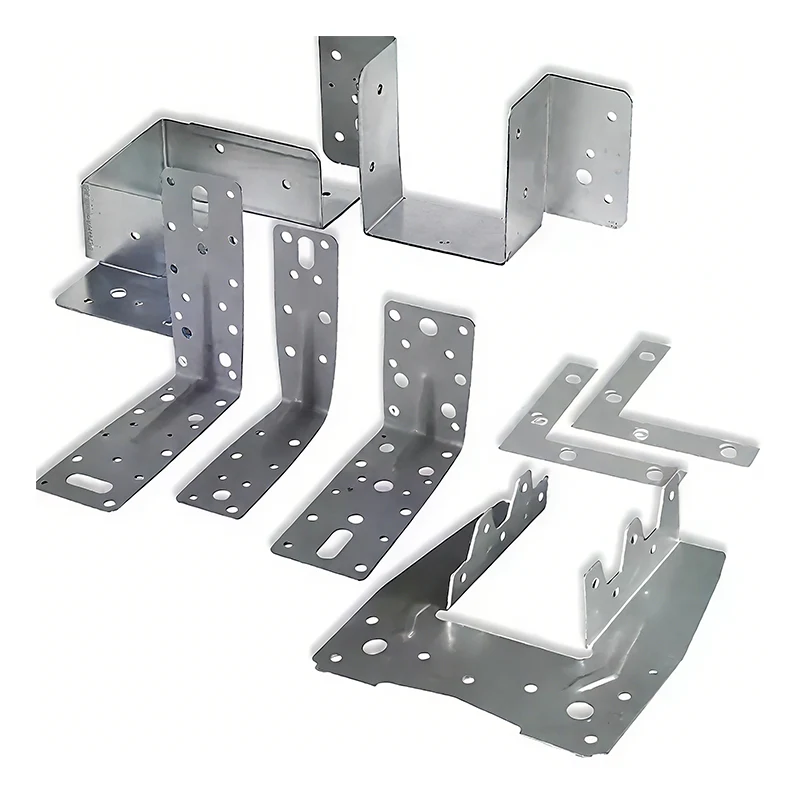

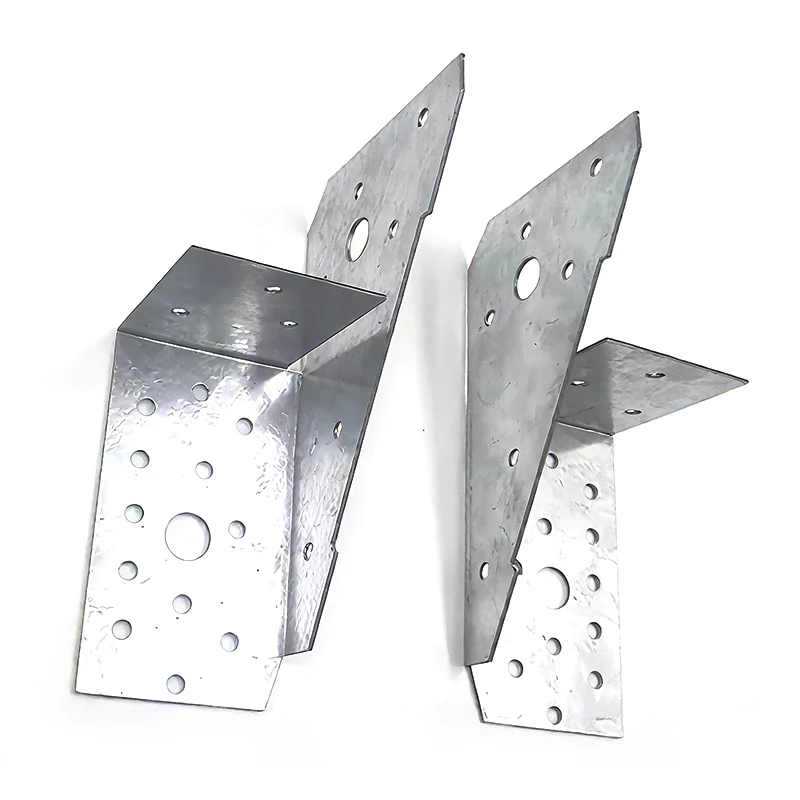

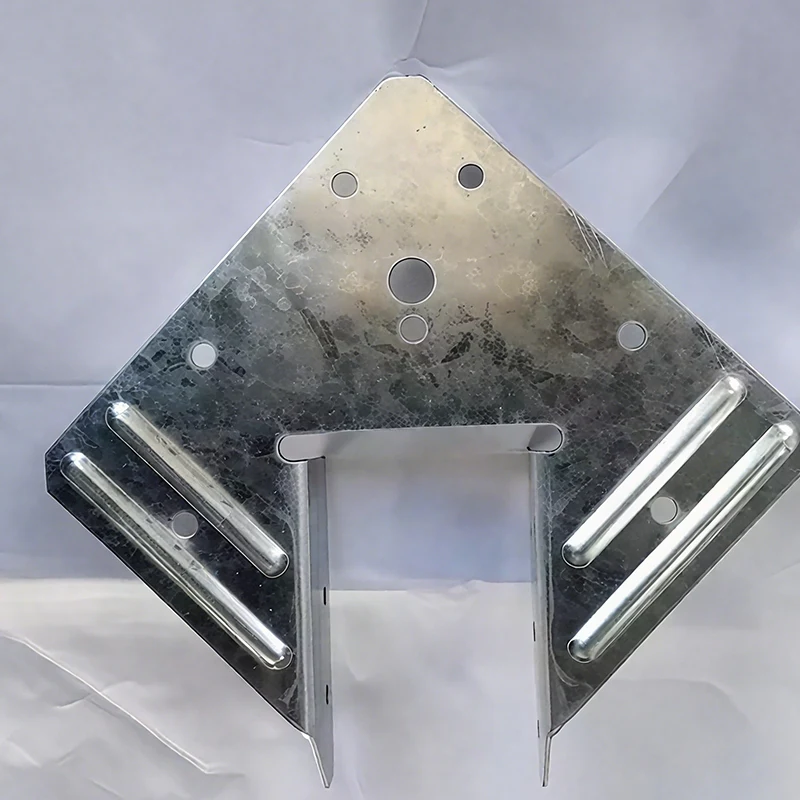

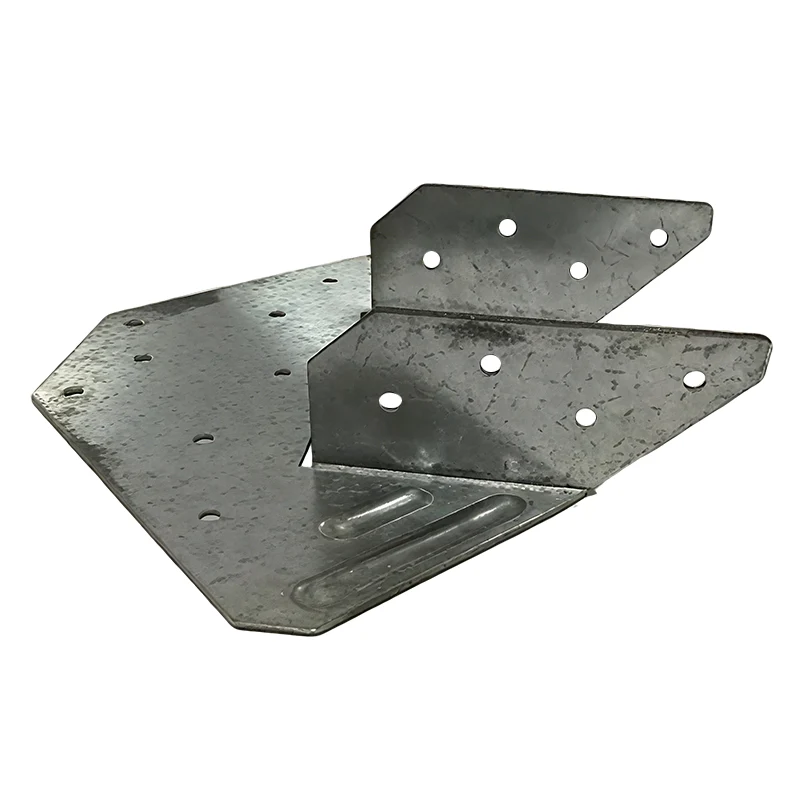

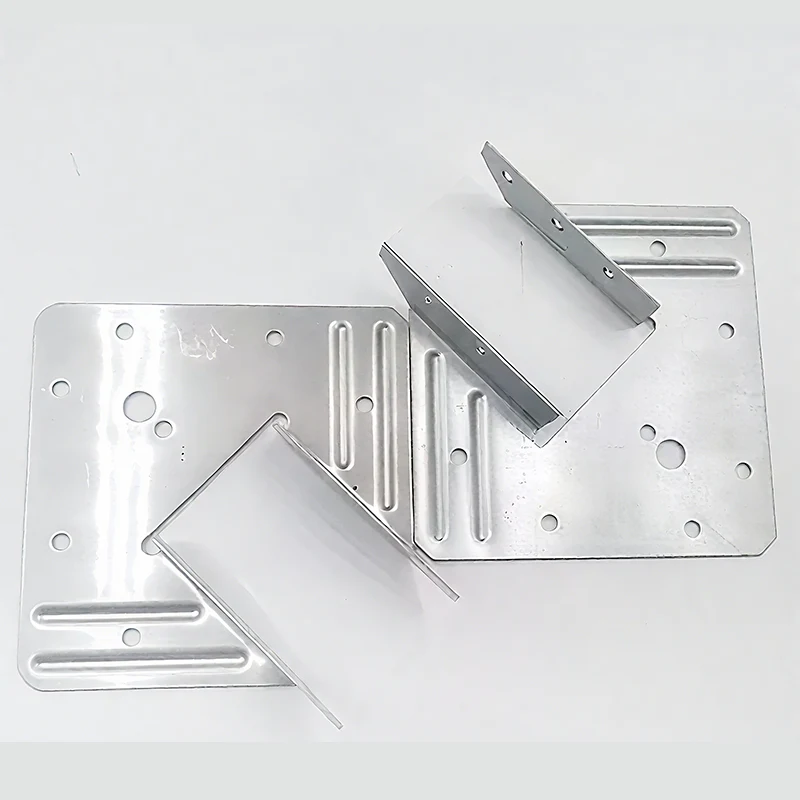

Parti in lamiera Le parti lavorate a CNC sono parti personalizzate elaborate mediante tecnologia di controllo numerico computerizzato. Hanno un'elevata precisione dimensionale e complessità della forma e possono soddisfare le esigenze personalizzate di strutture speciali o funzioni speciali.
Marca: S-SEN
Parti in lamiera Le parti lavorate a CNC utilizzano fresatrici CNC, finestre e altre apparecchiature di lavorazione multiasse per lavorare con precisione metalli e altre materie prime. Facendo affidamento sui flussi di lavoro digitali CAD/CAM, trasformiamo i progetti in prodotti finiti.
Personalizzazione flessibile: supporta la produzione di massa, consentendo materiali, strutture e processi personalizzati, garantendo una risposta rapida.
Catena di processo: integra i processi di tornitura, fresatura e rettifica, consentendo un rapido sviluppo dal prototipo alla produzione di massa.
Le parti personalizzate lavorate a CNC possono essere utilizzate in campi di produzione di fascia alta come parti di motori automobilistici, strumenti e attrezzature di precisione e sono adatte anche per la prototipazione nella fase di ricerca e sviluppo di nuovi prodotti.
|
Categoria dei parametri |
Progetti di capitolato |
parametro tecnico |
Note |
|
Ambito dei materiali |
materiale metallico |
Lega di alluminio (6061/5052/7075), acciaio inossidabile (304/316), acciaio al carbonio, ottone, lega di titanio |
Supporta la personalizzazione dei materiali speciali |
|
materiale non metallico |
ABS, PC, PMMA, POM, nylon, bachelite |
La tecnologia di elaborazione dovrebbe essere selezionata in base alle caratteristiche |
|
|
gamma di lavoro |
Dimensioni di fresatura |
Massimo 1200×800×300 mm |
Elaborazione del collegamento a cinque assi |
|
Dimensioni della modellatura |
MassimoΦ150×300mm |
Tornitura di precisione a quattro assi |
|
|
Dimensione minima della funzionalità |
- |
0,5 mm (trincea/foro) |
Dipende dal materiale |
|
precisione di lavoro |
tolleranza dimensionale |
±0,01 mm (fresatura)/±0,005 mm (tornitura) |
Basato sullo standard ISO 2768-M |
|
tolleranza geometrica |
Planarità 0,02 mm/concentricità 0,01 mm |
È possibile raggiungere requisiti di precisione più elevati |
|
|
rugosità superficiale |
- |
Ra 0,8μm (fresatura)/Ra 0,4μm (tornitura) |
Polacco a Ra 0,2μm |
|
Capacità di processo |
Caratteristiche di fresatura |
Superfici complesse, cavità, filettature, fori speciali |
Supporta l'elaborazione del posizionamento 3+2 |
|
Caratteristiche di svolta |
Albero, manicotto, filettatura, superficie conica, superficie curva |
Supporta la fresatura e la lavorazione dei compositi |
|
|
Processo speciale |
lavorazione di fori profondi |
Rapporto di profondità 5:1 |
Sono necessari strumenti speciali |
|
Lavorazione di pareti sottili |
0,5 mm |
Sono necessari strumenti speciali |
|
|
configurazione |
sistema di controllo numerico |
Siemens 840D, Fanuc, Mitsubishi |
Controllo del collegamento a cinque assi |
|
sistema di utensili |
Portautensili HSK63, BT40 |
Configurazione del taglio ad alta velocità |
|
|
dispositivo di rilevamento |
Macchina di misura a tre coordinate, misuratore di immagini bidimensionali |
Rapporto di ispezione a grandezza naturale |
|
|
preparazione della superficie |
ossidazione anodica |
Ossido naturale/nero/colorato, spessore del film 5-25μm |
Speciale in lega di alluminio |
|
tecnologia galvanica |
Nichelatura, cromatura, zincatura, spessore film 5-15μm |
Trattamento di corrosione e usura |
|
|
trattamento a spruzzo |
Verniciatura a polvere, verniciatura a spruzzo, spessore del film 30-100μm |
Sono disponibili più colori |
|
|
movimentazione speciale |
Opacizzare, lucidare, sabbiare, imbutire |
Soddisfa i requisiti di aspetto |
